Fiberlink-Connector asosiy bilimlari va mahsulot to'plami

Umumiy koʻrinish
1. Optik tolali ulanishni amalga oshiring

U bir xil turdagi/turli turdagi ikkita optik tolalar orasidagi aloqani amalga oshirishi mumkin, shuning uchun optik signal bir optik toladan boshqa optik tolaga uzatilishi mumkin.

2. Ulanish mumkin

Optik tolali ulagichlar optik tolali harakatlanuvchi konnektorlar deb ham ataladi. Ular jonli bo'g'inlar bo'lib, ularni ma'lum bir necha marta qayta-qayta ulash va o'chirish mumkin.

3. Yuqori aniqlik

Optik tolali o'rnatish an'anaviy elektr konnektorlari bilan ulashdan ko'ra yuqori aniqlikni talab qiluvchi um-darajali koaksiyal aniqlik bilan moslashni talab qiladi.

4. Yuqori operatsion talablar

Elektr konnektorlari bilan taqqoslaganda, optik tolalar docking so'nggi yuzlarining tozaligi va atrof-muhitiga nisbatan yuqori talablarga ega va ishlab chiqarish jarayoni ham nisbatan murakkab.

Fiberlink konnektorlarining mahsulot toifalari qanday?

1. Aloqa turi
2. Bo'limni saqlash turi
3.Sanoat nazorati turi
4.J599 aviatsiya plaginlari turi
5. Tashqi gidroizolyatsiya turi
6. Yuqori quvvat turi
7. To'plam turi

1.Ulagichlarning asosiy tamoyillari
Printsip:

Yeng (yeng) ikkita optik tolani markazlashtirishni yakunlash uchun optik tolalar bilan ikkita ferrulga aniq mos keladi; ikkita ferrulning so'nggi yuzlari ularning oxirgi yuzlari yaqin aloqada bo'lishini ta'minlash uchun har ikki tomonning saqlovchi buloqlari (prujkalar) bilan ta'minlanadi.

2. Ulagichlarning muhim ko'rsatkichlari

Muhim ko'rsatkichlar:

◆ Qo'shish yo'qolishi:

IL{0}}log (P1/P0) (dB)

P0----Kirish uchidagi optik quvvat

P1----Chiqish uchidagi optik quvvat

◆ Qaytish yo'qotilishi:

RL{{0}}log (Pr/P0) (dB)

P0----Kirish uchidagi optik quvvat

Pr----qayta aks ettirilgan optik quvvat

◆ Takroriylik:

Ko'p marta ulash va o'chirishdan so'ng optik tolali (kabel) harakatlanuvchi konnektorlarini kiritish yo'qolishidagi o'zgarishlar, △ IL (dB)

◆Oʻzaro almashish imkoniyati:

Ulagichning tarkibiy qismlari odatda ikki qismga bo'linadi: o'tish moslamalari va konvertorlar. O'zaro almashinish bu ikki komponentning har qanday almashinishi yoki shartli almashinuvining kiritish yo'qolishi △ IL (dB) o'zgarishini anglatadi.

3. Aloqa konnektorlari

Optik tolali harakatlanuvchi ulagich

2,5 mm tirgak

1,25 mm ferrul

Rang farqi

APC odatda yashil rang bilan ajralib turadi

Eslatma: Umuman olganda, bitta rejimli optik tolali ulagichlar APC, UPC va kompyuterning so'nggi yuzlarini ajratib turadi, ko'p rejimli optik tolali ulagichlar esa APC farqiga ega emas.

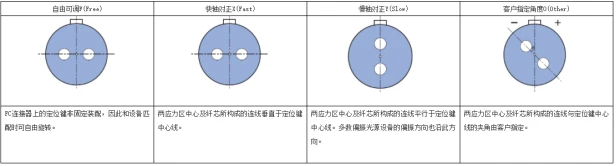

4. Polarizatsiyani saqlovchi ulagich

Polarizatsiyani saqlaydigan optik tolali jumper (pigtail) optik tolali ulagichning bir turi. Bir yoki ikkala uchi standart optik tolali harakatlanuvchi ulagichlardan foydalanadi. Polarizatsiyani saqlaydigan tolalar ishlatiladi va kuchlanish o'qi tolali jumperni (pigtail) qilish uchun to'g'ri hizalanadi. Biz kompaniyamiz tomonidan ishlab chiqarilgan polarizatsiyani saqlaydigan optik tolali o'tish moslamalari import qilinadigan polarizatsiyani saqlaydigan optik tolali harakatlanuvchi ulagichlardan foydalanamiz. Mahsulotlar kam yo'qotish, yuqori yo'q bo'lib ketish darajasi va qaytish yo'qotilishiga ega. Tolali oxirgi yuzli AR qoplamasi, shuningdek, toladan bo'sh joyni ulashni optimallashtirish uchun mijozlar ehtiyojlariga ko'ra ta'minlanishi mumkin.

5. Sanoat boshqaruv konnektorlari

Sanoat boshqaruv konnektorlari odatda uzatish vositasi sifatida kvarts multimodli optik tola yoki plastik multimodli optik toladan foydalanadi. Ular sanoat nazorati signallari, audio va video signallarni uzatish va boshqa sohalarda qo'llaniladi. Ular barqaror uzatish va yuqori ishonchlilik xususiyatlariga ega.

6. Yuqori quvvatli ulagichlar
